เครื่องตรวจจับการวางประสาน SPI ในสาย SMT

SPI หมายถึงอุปกรณ์ตรวจจับการวางประสานในอุตสาหกรรม SMT ซึ่งใช้ในการตรวจจับความสูง ปริมาตร พื้นที่ รูปร่าง การเชื่อม การลัดวงจร และออฟเซ็ตของการวางประสานหลังการพิมพ์ ปัจจุบันอุปกรณ์ SPI ประกอบด้วยเครื่องออฟไลน์และเครื่องออนไลน์

ส่งคำถาม

ฟังก์ชัน

เครื่องตรวจจับการวางประสาน SPI ในสาย SMT

SPI .คืออะไร

ประโยชน์ของ SPI

การโปรแกรมอย่างง่าย: เครื่องตรวจจับความหนาแบบวางประสาน 3D-SPI มักจะแปลงไฟล์ข้อความเสริม TXT ที่สร้างขึ้นโดยอัตโนมัติหลังจากที่เครื่องจัดตำแหน่งถูกตั้งโปรแกรมเป็นไฟล์ในรูปแบบที่ต้องการ ซึ่ง SPI ได้รับพารามิเตอร์ห้าตัวของหมายเลขตำแหน่ง หมายเลขซีเรียลของส่วนประกอบ X พิกัดพิกัด Y และทิศทางการหมุนของส่วนประกอบ จากนั้นระบบจะสร้างเค้าโครงวงจรโดยอัตโนมัติเพื่อกำหนดพารามิเตอร์ตำแหน่งของแต่ละส่วนประกอบและพารามิเตอร์ที่จะตรวจจับ หลังจากนั้น ให้ปรับแต่งพารามิเตอร์การตรวจจับของแต่ละองค์ประกอบตามข้อกำหนดของกระบวนการ

ใช้งานง่าย: เนื่องจากโดยทั่วไปแล้วเครื่องตรวจจับความหนาแบบวางประสาน 3D-SPI ใช้ซอฟต์แวร์อัจฉริยะขั้นสูง จึงไม่จำเป็นต้องมีผู้ปฏิบัติงานมีความรู้ระดับมืออาชีพมากมายในการใช้งาน

การครอบคลุมข้อผิดพลาดสูง: เนื่องจากการใช้เครื่องมือออปติคัลที่มีความแม่นยำสูงและซอฟต์แวร์ทดสอบที่ชาญฉลาด อุปกรณ์ SPI ทั่วไปสามารถตรวจจับข้อบกพร่องในการผลิตได้หลากหลาย และความครอบคลุมข้อผิดพลาดสามารถเข้าถึงได้ถึง 90 เปอร์เซ็นต์

ลดต้นทุนการผลิต: เนื่องจากสามารถวางอุปกรณ์ SPI ไว้ด้านหน้าเตาหลอมเพื่อตรวจจับบอร์ด PCB ได้ จึงพบข้อบกพร่องที่เกิดจากสาเหตุต่างๆ ได้ทันท่วงที และไม่จำเป็นต้องรอจนกว่าบอร์ด PCB จะผ่านเตารีโฟลว์เพื่อตรวจจับ ซึ่ง ช่วยลดต้นทุนการผลิตอย่างมาก

พารามิเตอร์ SPI

1. เทคโนโลยีการวัดโปรไฟล์การมอดูเลตเฟสที่ตั้งโปรแกรมได้ (PSLMPMP): สิทธิบัตรการประดิษฐ์ของ Stech สามารถใช้ตะแกรงโครงสร้างที่ตั้งโปรแกรมได้ดั้งเดิมเพื่อกำหนดระยะเวลาของตะแกรงโดยใช้ซอฟต์แวร์: ไดรฟ์เชิงกลและชิ้นส่วนเกียร์ถูกกำจัดซึ่งช่วยเพิ่มความแม่นยำและการบังคับใช้ของ ขอบเขตอุปกรณ์ หลีกเลี่ยงการสึกหรอทางกลและค่าบำรุงรักษา บรรลุการวัดสามมิติที่มีความแม่นยำสูง 100 เปอร์เซ็นต์สำหรับการวางบัดกรีแบบพิมพ์ในสายการผลิต SMT

2. เทคโนโลยีแสงโครงสร้างซิงโครนัสที่ได้รับการจดสิทธิบัตรของ Stech แก้ปัญหาการรบกวนของเอฟเฟกต์เงาในการตรวจสอบสามมิติของการวางประสาน เมื่อรวมกับแหล่งกำเนิดแสงแบบสองมิติ RG มันสามารถประมวลผลพื้นผิวที่มีคอนทราสต์สูงได้อย่างสมบูรณ์แบบ เช่น พื้นผิวสีดำ พื้นผิวเซรามิก ฯลฯ ให้ภาพ 2 มิติสีตามการใช้แสงสีแดง น้ำเงิน และเขียว
3. ระบบประมวลผลภาพความละเอียดสูง: กล้อง CCD อุตสาหกรรมขนาด 5 ล้านพิกเซลพร้อมเลนส์ระดับไฮเอนด์ รองรับการตรวจจับการวางประสาน 0201 ที่รวดเร็วและเสถียร ในขณะเดียวกันก็ให้ความละเอียดที่แตกต่างกันมากมาย เช่น 13um, 16um, 20um เพื่อตอบสนองความต้องการของความหลากหลายของผลิตภัณฑ์ของลูกค้าและความเร็วในการตรวจจับ
4.Fast Gerber นำเข้าและซอฟต์แวร์การเขียนโปรแกรมสามารถรับรู้ 5-การเขียนโปรแกรมนาทีที่เร็วที่สุดในอุตสาหกรรม ฟังก์ชั่นการสอนแบบแมนนวลสะดวกสำหรับผู้ใช้ในการเขียนโปรแกรมและตรวจจับเมื่อไม่มีข้อมูล Gerber;
5.การทำโปรไฟล์แบบไดนามิกของแกน Z แบบเรียลไทม์: ลักษณะของ PSLM ให้การติดตามแบบไดนามิกของการเปลี่ยนแปลงการบิดงอของ PCB ในแบบเรียลไทม์ ซึ่งช่วยแก้ปัญหาแผงวงจรยืดหยุ่นและการบิดเบี้ยวของ PCB ได้อย่างสมบูรณ์แบบ
6. ฟังก์ชันการวิเคราะห์ทางสถิติของกระบวนการที่มีประสิทธิภาพ (SPC): การแสดงข้อมูล SPC แบบเรียลไทม์ สมบูรณ์และหลากหลาย เครื่องมือ SPC ให้ผู้ใช้ตรวจสอบปัญหาการผลิตแบบเรียลไทม์ และลดข้อบกพร่องที่เกิดจากการพิมพ์แบบบัดกรีที่ไม่ดี
7.ความแม่นยำในการทำซ้ำน้อยกว่า 10 เปอร์เซ็นต์ (6Sigma)
ซอฟต์แวร์อุปกรณ์และการกำหนดค่าฮาร์ดแวร์
เลขที่	ระบบอุปกรณ์	สิ่งของ	พารามิเตอร์ข้อมูลจำเพาะ
		หลักการตรวจจับ	การตรวจจับ PMP การฉายแสงสีขาวแบบไซนัส
กล้อง CCD อุตสาหกรรม	500 ล้านพิกเซล
ความละเอียดของเลนส์	16um,(ไม่บังคับ)13um
ประเภทเลนส์	เลนส์ Telecentric รองรับการดัดงอ ±5mm
1	ส่วนภาพ	หัวฉาย 3 มิติ	การฉายภาพลายเส้นตามระยะร่วมกับกล้อง CCD เพื่อให้ได้ภาพ 3 มิติที่แท้จริง เปลี่ยนหัวฉาย 3D ฟรีเป็นสิบ ปี.
ภาพ 2D ขาวดำ	การกำหนดค่ามาตรฐานสะดวกสำหรับผู้ปฏิบัติงานเพื่อยืนยันข้อบกพร่อง
ภาพ 2D สี	การกำหนดค่ามาตรฐาน, สังเคราะห์ภาพ 2D สี, ใช้งานง่ายกว่าภาพ 2D ขาวดำ
แกน Z การยกแบบเรียลไทม์	การกำหนดค่ามาตรฐาน การตรวจจับการดัดแผ่นผ่านการชดเชยฮาร์ดแวร์
2	ชิ้นส่วนเครื่องกล	โหมดรถไฟ	รางเดี่ยว
ขนาด PCB (ยาว * กว้าง)	5050 มม.-460460 มม.
เอเจนซี่ XY	หัวเคลื่อนที่ไปในทิศทางแกน X และแกน Y
PCB ไม่เคลื่อนที่ในทิศทางแกน X และแกน Y
รางคงที่ด้าน	รางด้านหน้าคงที่
วิธีการปรับความกว้างราง	อัตโนมัติ, แมนนวล, สองโหมด
การวางตำแหน่งและการหนีบ PCB	การวางตำแหน่งขอบและการหนีบ
		ความสูงของราง	900±40mm
ความสูงของช่องว่างด้านกระบวนการ PCB	3mm
ทิศทางการส่ง PCB	RL/LR สามารถรับรู้การสลับปุ่มเดียวของซอฟต์แวร์ทิศทางการไหล และโหมดการสลับทำได้ง่ายและสะดวก
3	ส่วนซอฟต์แวร์	แพลตฟอร์มระบบปฏิบัติการซอฟต์แวร์	Windows 10 64-บิต Professional Edition
ภาษาซอฟต์แวร์	ภาษาจีน/อังกฤษ
ซอฟต์แวร์การเขียนโปรแกรม	เกอร์เบอร์ （RS-274X,RS274D）,CAD
เวลาการเขียนโปรแกรม	＜5นาที
เวลาปรับแต่งโปรแกรม	＜5นาที
เปลี่ยนเวลา	＜3 นาที
โปรแกรมจิ๊กซอว์	โปรแกรมต่อจิ๊กซอว์ง่าย ๆ (รวมกระดานสองด้าน)
โหมดการเขียนโปรแกรม, ประเภทการป้อนข้อมูล	โปรแกรมสามารถใช้ไฟล์ลายฉลุ Gerber (รูปแบบ RS 274X, RS274D); คุณยังสามารถเพิ่มหน้าต่างเพื่อสร้างโปรแกรมได้ด้วยตนเอง
การวินิจฉัยระบบ	การกำหนดค่ามาตรฐาน
		ซอฟต์แวร์เขียนโปรแกรมออฟไลน์	อุปกรณ์ครบครัน
ใช้งานง่าย	อินเทอร์เฟซเป็นมิตรมาก สไตล์ WINDOWS ใช้งานง่าย
ซอฟต์แวร์วิเคราะห์การรวบรวมข้อมูล SPC และซอฟต์แวร์ตรวจสอบการผลิต	ฟังก์ชั่น SPC อันทรงพลังพร้อมข้อมูลที่สมบูรณ์ ฟังก์ชันการรวบรวม การวิเคราะห์ และการจัดการซอฟต์แวร์ SPC สามารถดำเนินการผลิต Trend, Xbar chart, Rchart; Cp, Cpk และอื่นๆ
ข้อกำหนดทางเทคนิคของเครือข่าย	รองรับโปรโตคอล TCP/IP สามารถส่งรูปภาพได้ทันที ไม่มีผลกระทบต่อการใช้งาน
4	ส่วนคอมพิวเตอร์	ประเภทคอมพิวเตอร์	คอมพิวเตอร์ประสิทธิภาพสูง
ซีพียู	Intel i7
ความจุหน่วยความจำ	หน่วยความจำ 24G
ความจุของฮาร์ดไดรฟ์	1T HDD
ระบบปฏิบัติการ	Windows 10 64-บิต Professional Edition
แสดง	จอแสดงผล LED 24 นิ้ว
อุปกรณ์อินพุต	เมาส์ คีย์บอร์ด
		ขนาดอุปกรณ์	W1000D1150H1580mm
ข้อกำหนดการจ่ายก๊าซ	4-6 บาร์
5	ข้อมูลเครื่อง	น้ำหนัก (กิโลกรัม)	865KG
พลัง	220V,10A
การใช้พลังงาน (เริ่มต้น/ปกติ)	เปิดสวิตช์:2.5kw การทำงานปกติ:2KW
การจ่ายอากาศทำงาน	5L/นาที
ความต้องการโหลดภาคพื้นดิน	450 กก./ตร.ม
ข้อกำหนดความต้านทานกราวด์	สายดิน
ด้วยอินเทอร์เฟซ SMEMA มาตรฐาน	ใช่ด้วยสัญญาณเอาท์พุตของบอร์ดดีหรือไม่ดี
ระบบป้องกันความปลอดภัย	พร้อมคำแนะนำด้านความปลอดภัยและระบบเชื่อมต่อที่สมบูรณ์
7	รายการอื่นๆ	ฟังก์ชันการสแกนบาร์โค้ด	ไม่จำเป็น; สามารถติดตั้งอุปกรณ์บาร์โค้ดความเร็วสูงภายนอกที่สามารถอ่านฟังก์ชันของเมนบอร์ดและลูกสาวได้
ด้วยฟังก์ชั่นการตรวจจับอัตโนมัติ/ด้วยตนเอง	ติดตั้งทั้งสองโหมด
ข้อมูลทางเทคนิค	พร้อมกับคู่มือทางเทคนิค การใช้งาน การบำรุงรักษา (ไฟล์อิเล็กทรอนิกส์) ที่สมบูรณ์และดิสก์การติดตั้งซอฟต์แวร์
ฟังก์ชั่นอัพเกรดซอฟต์แวร์	สามารถให้บริการอัปเกรดซอฟต์แวร์อย่างถาวรฟรี

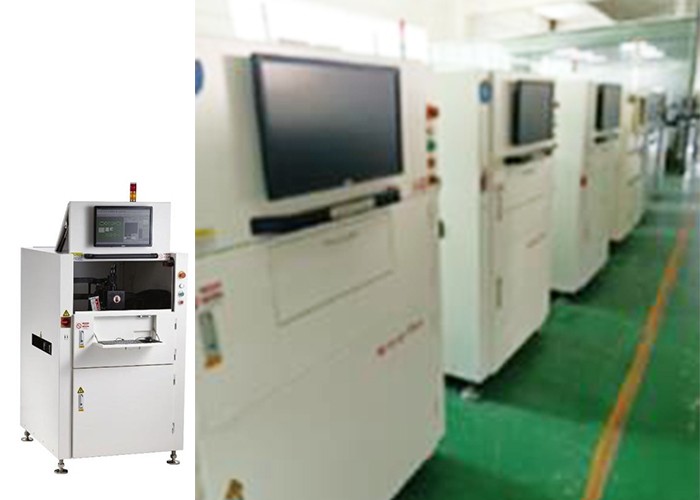

SPI 02

บริการ

บริการเครื่อง ETON ดีกว่า เรามีวิศวกร loacal อินเดียพร้อมบริการที่รวดเร็ว สนับสนุนเครื่องติดตั้งและฝึกอบรมอย่างอิสระโดยวิศวกร ETON foregin

นิทรรศการ

บริษัท ของเรามีส่วนร่วมในการจัดนิทรรศการทั้งในและต่างประเทศทุกปี

คุณจะเห็นบูธของ ETON ในนิทรรศการขนาดใหญ่ที่มีชื่อเสียงในประเทศจีน รวมถึงนิทรรศการขนาดใหญ่ที่จัดขึ้นในเซินเจิ้น กวางโจว ฉงชิ่ง เซี่ยงไฮ้ และสถานที่อื่นๆ

นิทรรศการต่างประเทศรวมถึงนิทรรศการในกว่า 20 ประเทศรวมถึงมุมไบ เดลี อียิปต์ ตุรกี และเวียดนาม

คำถามที่พบบ่อย

ถาม: วันที่จัดส่งคืออะไร?

เราจะจัดส่งสินค้าหลังจากฝากเงิน 30 วัน

ถาม: ระบบควบคุมไฟฟ้าได้รับการพัฒนาอย่างอิสระหรือไม่?

ใช่ การควบคุมไฟฟ้าเป็นของเราเองและมีเทคโนโลยีสิทธิบัตรเฉพาะ

ถาม: คุณเป็นผู้ผลิตหรือบริษัทการค้าหรือไม่?

ผู้ผลิต เรามีสวนอุตสาหกรรมของเราเอง

ถาม: การอบรมเป็นอย่างไร?

ตอบ: หลังจากซื้อผลิตภัณฑ์ของเราแล้ว คุณสามารถส่งวิศวกรของคุณไปศึกษาที่โรงงานของเรา หรือเราจะส่งวิศวกรของเราไปที่โรงงานของคุณเพื่อฝึกอบรมพนักงานให้กับคุณ
